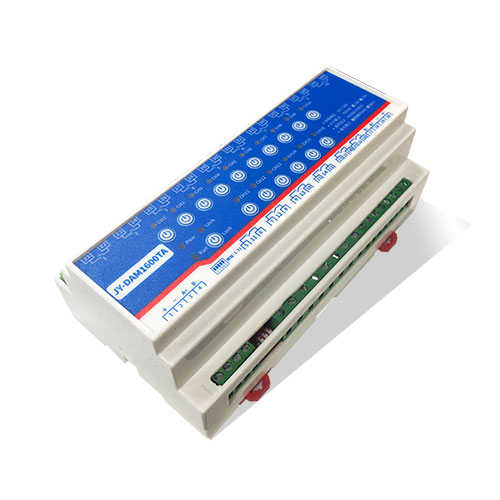

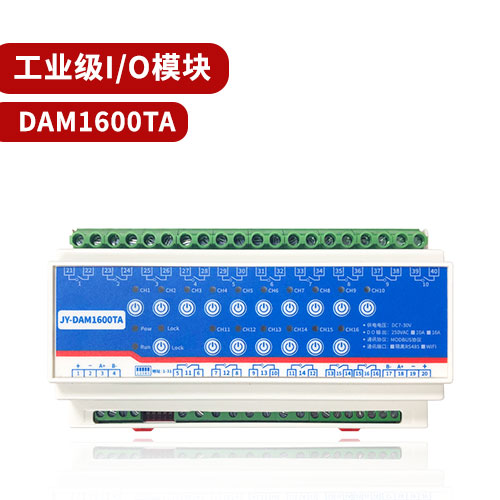

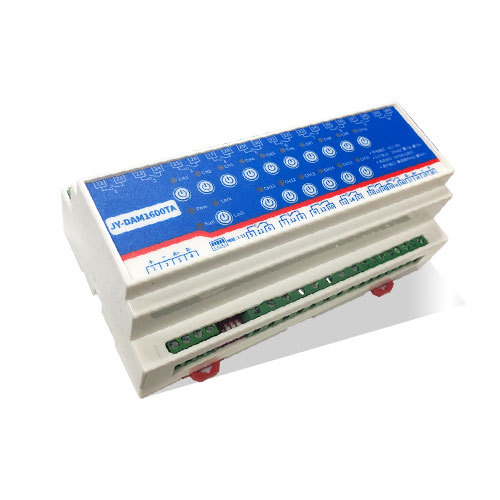

DAM1600TA 工業級I/O模塊

按鍵控制 | 寬壓供電 | 斷電記憶 | 免費軟件

智能家居控制器 16路繼電器輸出(DO)DAM1600TA，16路繼電器控制輸出，WIFI通訊,支持觸摸面板控制，支持點動、互鎖模式,照明、電動窗簾、空調風機、噴淋、門禁、地暖、影音控制等。

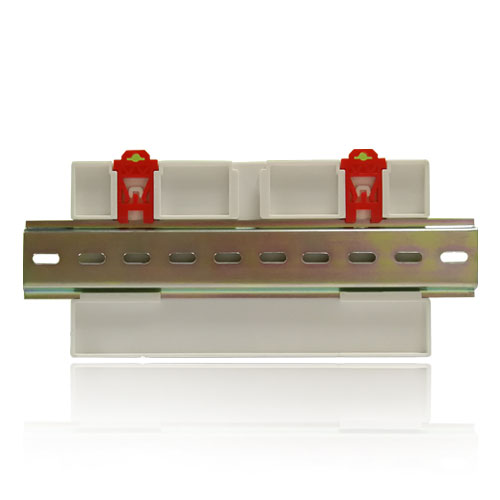

聯網方式：RS485 功能說明：16DO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC7-30V；
繼電器輸出觸點隔離；
通訊接口支持RS485；
通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
通信協議：支持標準modbus RTU協議；
可以設置0-255個設備地址，5位地址撥碼開關可以設置1-32地址碼，大于31的可以通過軟件設置；
16個手動控制按鍵控制對應16路繼電器輸出；
1個Lock鎖定按鍵，鎖定后，手動控制按鍵失效；

二、產品功能

十六路繼電器控制；
繼電器狀態掉電記憶；
支持電腦軟件手動控制；
支持順序啟動模式；
支持流水循環模式；
支持跑馬循環模式；
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
具有頻閃功能，可以控制器繼電器周期性開關；

三、產品選型

型號	modbus	RS232	RS485	USB	WiFi	繼電器
DAM1600TA-485	●		●			16

四、主要參數

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
數據接口	兩個RS485接口
額定電壓	DC 7-30V
電源指示	1路紅色LED指示
通訊指示	1路紅色LED指示（通信時閃爍）
輸出指示	16路紅色LED指示
溫度范圍	工業級，-40℃～85℃
外殼尺寸	159*87.5mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400,
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

五、接口說明

1、引腳說明

序號	引腳	說明
1	VIN	第一個電源正極
2	GND	第一個電源負極
3	A+	第一個485接口A+接線
4	B-	第一個485接口B-接線
5	5引腳和6引腳	第11路繼電器輸出
6
7	7引腳和8引腳	第12路繼電器輸出
8
9	9引腳和10引腳	第13路繼電器輸出
10
11	11引腳和12引腳	第14路繼電器輸出
12
13	13引腳和14引腳	第15路繼電器輸出
14
15	15引腳和16引腳	第16路繼電器輸出
16
17	B-	第二個485接口B-接線
18	A+	第二個485接口A+接線
19	GND	第二個供電接口負極
20	VIN	第二個供電接口正極
21	21引腳和22引腳	第1路繼電器輸出
22
23	23引腳和24引腳	第2路繼電器輸出
24
25	25引腳和26引腳	第3路繼電器輸出
26
27	27引腳和28引腳	第4路繼電器輸出
28
29	29引腳和30引腳	第5路繼電器輸出
30
31	31引腳和32引腳	第6路繼電器輸出
32
33	33引腳和34引腳	第7路繼電器輸出
34
35	35引腳和36引腳	第8路繼電器輸出
36
37	37引腳和38引腳	第9路繼電器輸出
38
39	39引腳和40引腳	第10路繼電器輸出
40

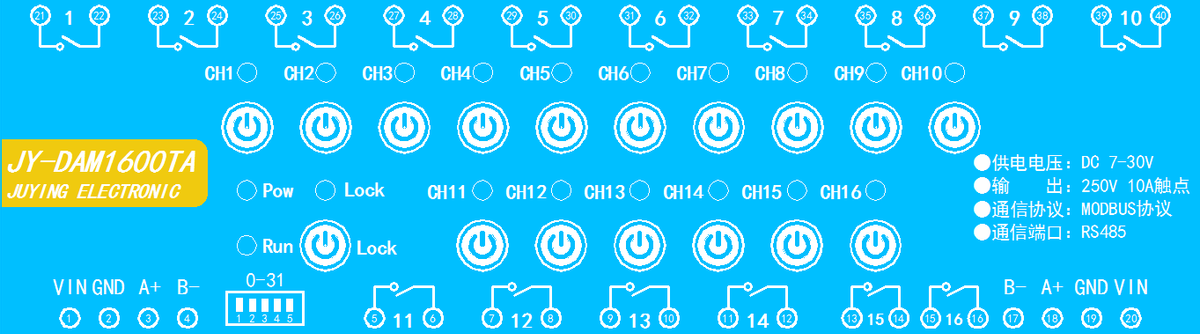

2、按鍵及指示燈說明

①、設備上具有16個手動控制按鍵，可現場控制設備通道的閉合和斷開，長按16個按鍵中的任何一個3S，即可實現所有通道的全開全關。

②、Lock鍵為鎖定鍵，鎖定后，設備上的16個手動按鍵控制失效，此時上位機與設備的通信不受影響。

指示燈	按鍵	說明
Pow	-	設備供電指示燈，狀態為紅色常亮
Run	-	設備通信指示燈，狀態為紅色閃爍
Lock	Lock	設備鎖定按鍵，鎖定后，指示燈為紅色常亮
CH1	CH1指示燈正下方	第1路繼電器輸出指示燈，有輸出時紅色常亮
CH2	CH2指示燈正下方	第2路繼電器輸出指示燈，有輸出時紅色常亮
CH3	CH3指示燈正下方	第3路繼電器輸出指示燈，有輸出時紅色常亮
CH4	CH4指示燈正下方	第4路繼電器輸出指示燈，有輸出時紅色常亮
CH5	CH5指示燈正下方	第5路繼電器輸出指示燈，有輸出時紅色常亮
CH6	CH6指示燈正下方	第6路繼電器輸出指示燈，有輸出時紅色常亮
CH7	CH7指示燈正下方	第7路繼電器輸出指示燈，有輸出時紅色常亮
CH8	CH8指示燈正下方	第8路繼電器輸出指示燈，有輸出時紅色常亮
CH9	CH9指示燈正下方	第9路繼電器輸出指示燈，有輸出時紅色常亮
CH10	CH10指示燈正下方	第10路繼電器輸出指示燈，有輸出時紅色常亮
CH11	CH11指示燈正下方	第11路繼電器輸出指示燈，有輸出時紅色常亮
CH12	CH12指示燈正下方	第12路繼電器輸出指示燈，有輸出時紅色常亮
CH13	CH13指示燈正下方	第13路繼電器輸出指示燈，有輸出時紅色常亮
CH14	CH14指示燈正下方	第14路繼電器輸出指示燈，有輸出時紅色常亮
CH15	CH15指示燈正下方	第15路繼電器輸出指示燈，有輸出時紅色常亮
CH16	CH16指示燈正下方	第16路繼電器輸出指示燈，有輸出時紅色常亮

六、通訊接線說明

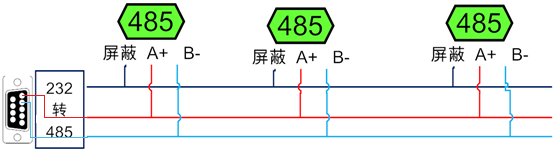

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、接線說明

1、接線方式

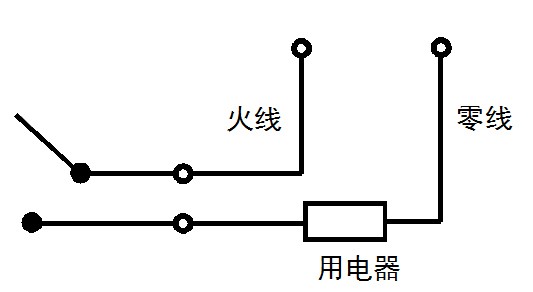

繼電器接線說明

八、測試軟件說明

1、軟件下載

http://m.rdhfc.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

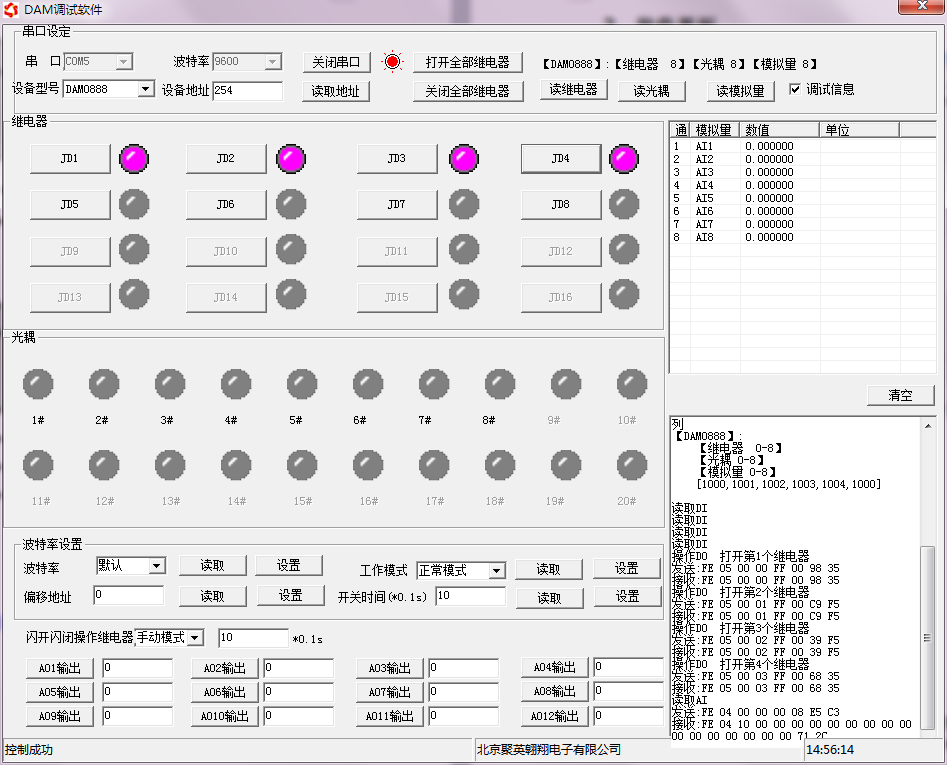

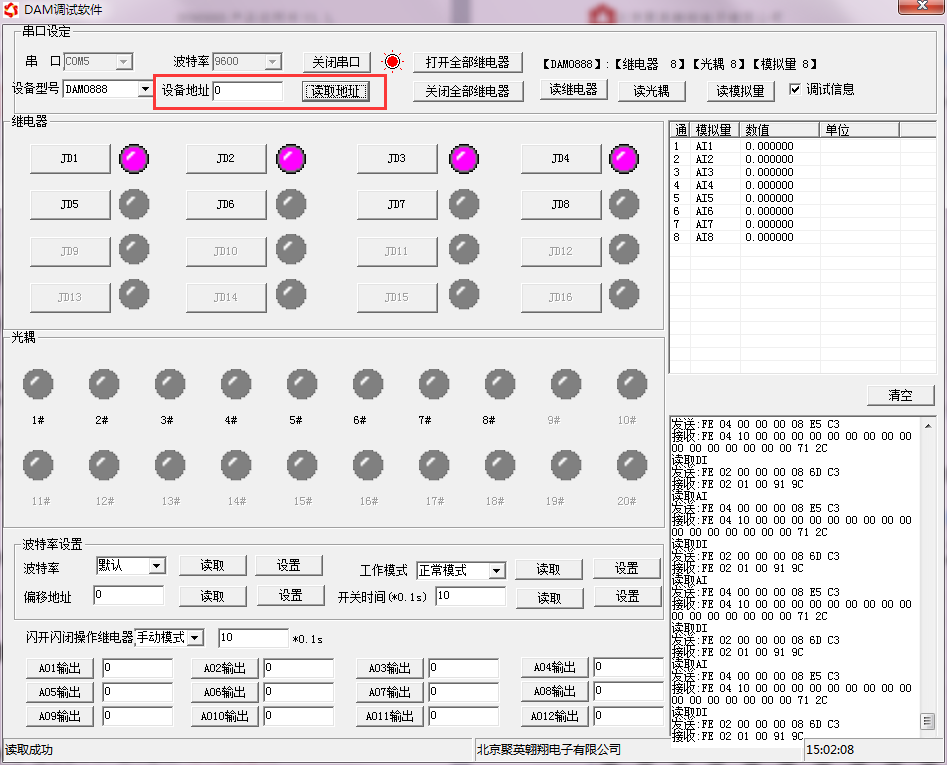

2、軟件界面

軟件功能

繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制

3、通訊測試

選擇設備當前串口號，打開串口；
選擇對應的產品型號；

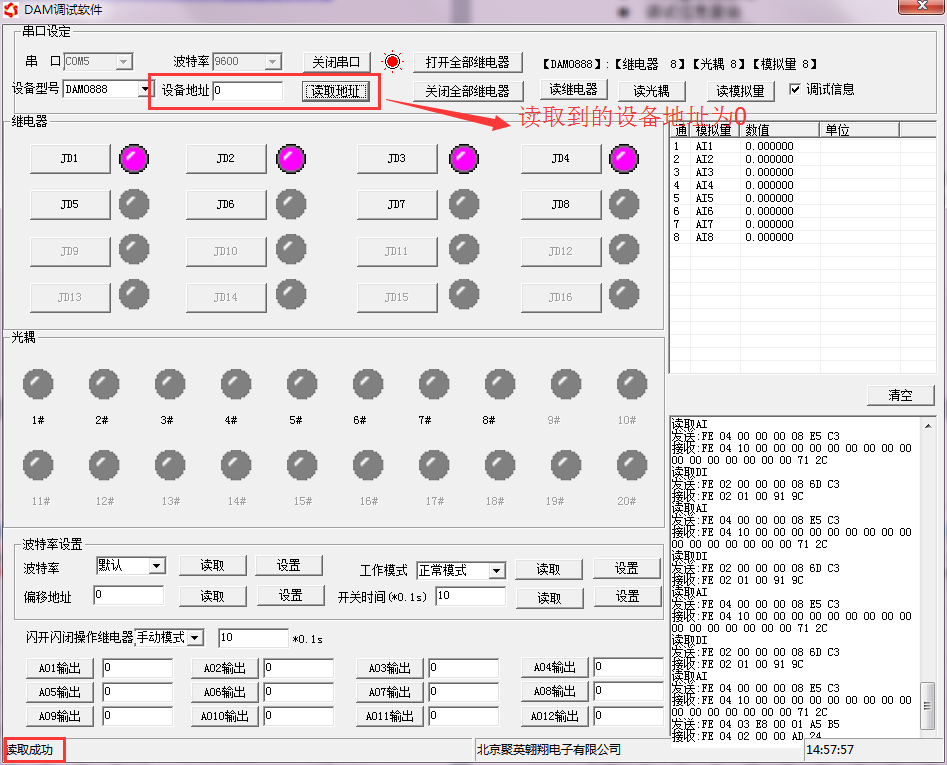

設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

九、參數配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

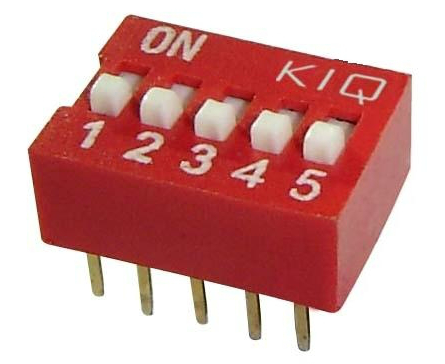

1.3、撥碼開關地址

五個撥碼全都撥到“ON”位置時，為地址“31”；
五個撥碼全都撥到“OFF”位置時，為地址“0”；
最左邊1為二進制最低位。

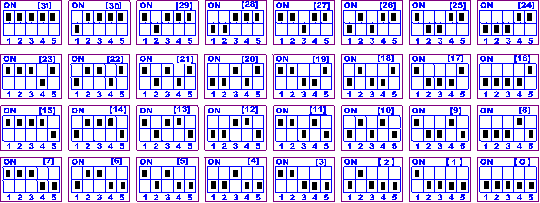

地址表：

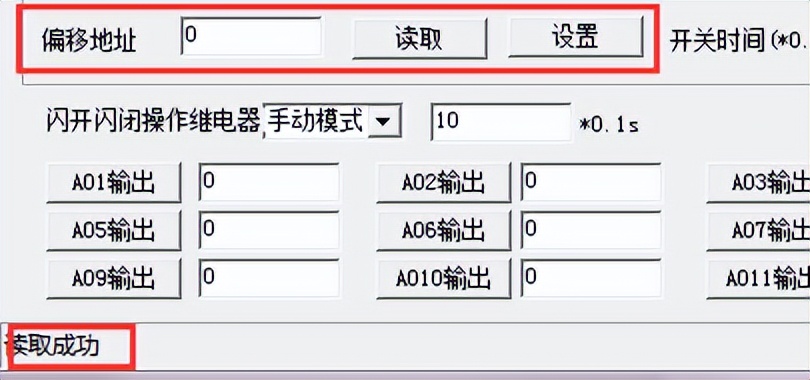

1.4、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

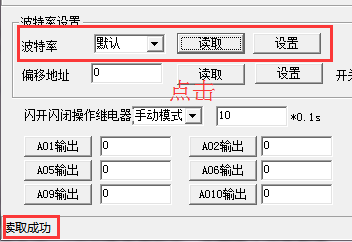

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2、閃斷閃開的設置

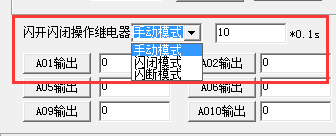

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂?。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文版參考：http://m.rdhfc.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈1	寫線圈 1號指令碼	0x0001	第一路繼電器輸出
線圈2		0x0002	第二路繼電器輸出
線圈3		0x0003	第三路繼電器輸出
線圈4		0x0004	第四路繼電器輸出
線圈5		0x0005	第五路繼電器輸出
線圈6		0x0006	第六路繼電器輸出
線圈7		0x0007	第七路繼電器輸出
線圈8		0x0008	第八路繼電器輸出
線圈9		0x0009	第九路繼電器輸出
線圈10		0x0010	第十路繼電器輸出
線圈11		0x0011	第十一路繼電器輸出
線圈12		0x0012	第十二路繼電器輸出
線圈13		0x0013	第十三路繼電器輸出
線圈14		0x0014	第十四路繼電器輸出
線圈15		0x0014	第十五路繼電器輸出
線圈16		0x0015	第十六路繼電器輸出

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

Bit	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
繼電器位置	8	7	6	5	4	3	2	1	16	15	14	13	12	11	10	9

即寄存器30009數據的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

模式測試說明：

模式為0的時候，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為1的時候，輸入光耦可以觸發對應繼電器的狀態翻轉

模式為2的時候，輸入光耦狀態直接決定繼電器的狀態

模式為3的時候，功能同等于模式2

模式為4的時候，兩個DAM1616通過485總線連接，A+接A+，B-接B-.都配置為4，然后觸發1號板卡的光耦可以翻轉2號板卡的繼電器

模式為5的時候，按照模式4接線，觸發1號板卡的光耦，則2號板的對應繼電器會跟隨1號板卡的光耦狀態

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

參考資料：

http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

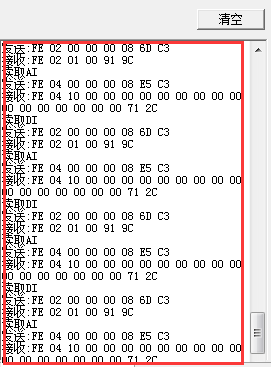

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

情景	RTU格式（16進制發送）
查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
控制第九路開	FE 05 00 08 FF 00 19 F7
控制第九路關	FE 05 00 08 00 00 58 07
控制第十路開	FE 05 00 09 FF 00 48 37
控制第十路關	FE 05 00 09 00 00 09 C7
控制第十一路開	FE 05 00 0A FF 00 B8 37
控制第十一路關	FE 05 00 0A 00 00 F9 C7
控制第十二路開	FE 05 00 0B FF 00 E9 F7
控制第十二路關	FE 05 00 0B 00 00 A8 07
控制第十三路開	FE 05 00 0C FF 00 58 36
控制第十三路關	FE 05 00 0C 00 00 19 C6
控制第十四路開	FE 05 00 0D FF 00 09 F6
控制第十四路關	FE 05 00 0D 00 00 48 06
控制第十五路開	FE 05 00 0E FF 00 F9 F6
控制第十五路關	FE 05 00 0E 00 00 B8 06
控制第十六路開	FE 05 00 0F FF 00 A8 36
控制第十六路關	FE 05 00 0F 00 00 E9 C6

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

5.2、繼電器狀態

繼電器查詢

查詢16路繼電器

FE 01 00 00 00 10 29 C9

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 10	查詢數量	要查詢的繼電器數量
29 C9	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前6字節數據的CRC16校驗和

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

5.4、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 10	控制數量	控制的繼電器數量
02	字節數	發送命令字節數
FF FF (或00 00）	全開全關命令	FF FF全開命令 00 00全關命令
A1 7C （或A0 CC）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 10 40 08

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 10	數量	返回信息的繼電器數量
C1 C3	CRC16	校驗位

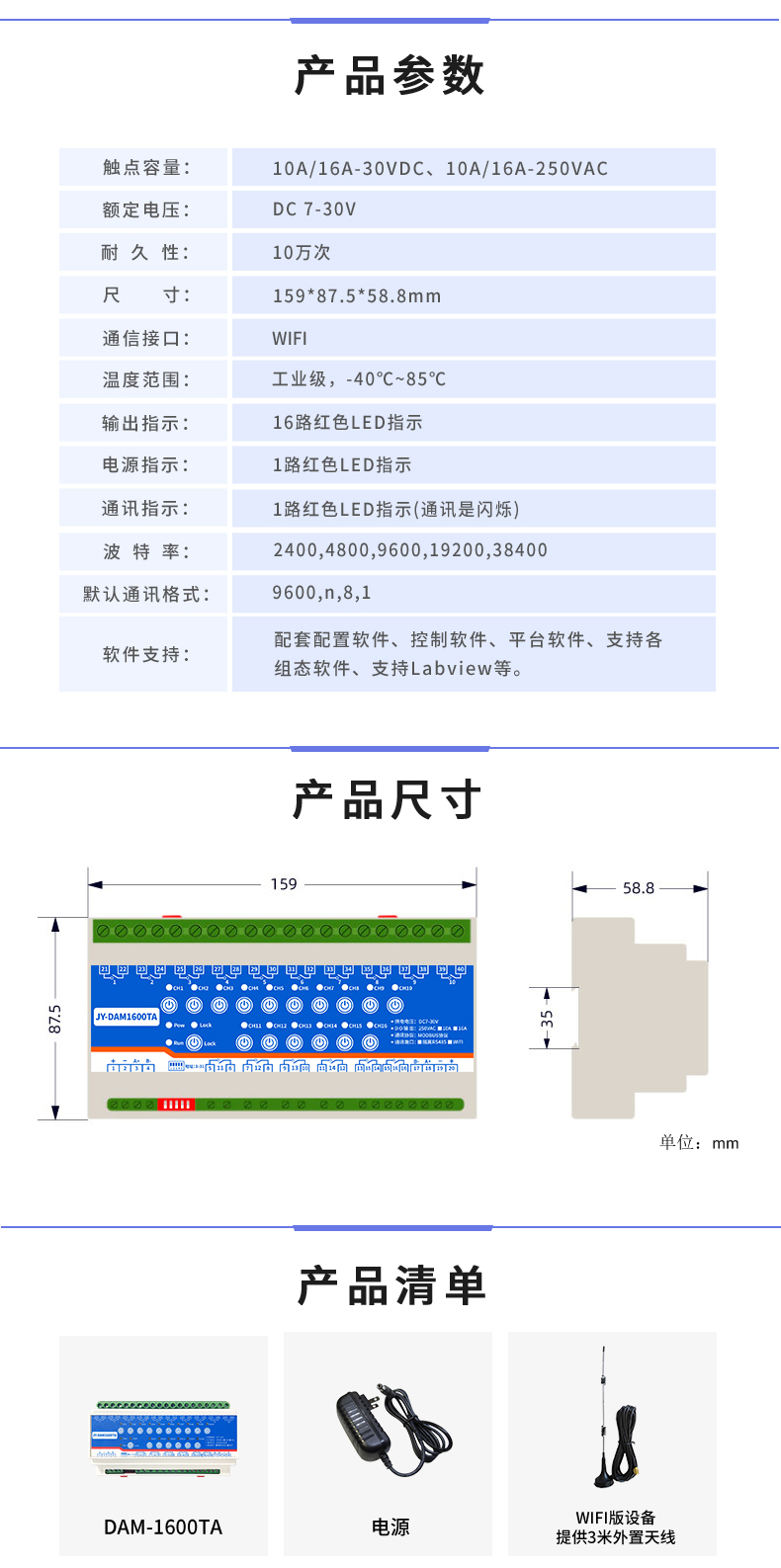

DAM-1600TA 工業級I/O模塊產品參數
