JY_DAMPI05 脈沖輸入模塊是一種脈沖檢測設備,用于測量輸入脈沖的數量,支持通道正交計數。
本設備485 通信部分采用光電隔離設計,防止信號相互干擾,保證通訊穩定性;脈沖輸入端同樣使用高速光電隔離,允許寬電壓輸入。
本設備適用于自動化控制系統、脈沖計數系統等。
l DC7~30V 寬壓供電。
l 通訊隔離 3000V,防靜電,雷擊浪涌,抗干擾能力強。
l 脈沖輸入 10M(3000V)高速光耦隔離,計數脈沖范圍廣。
l 1-5 路脈沖輸測量模式模式可動態配置,操作簡單,精度高。
l 安裝方便,標準 C45(35mm)U 型通用導軌安裝
l 工業級產品,滿足不同領域的需求。
l 支持 1-5 路<=100KHZ 脈沖輸入。
l 支持正交和脈寬過濾計數,掉電可保存。
l 支持標準Modbus 通訊協議。
l 設備支持 485 通訊,波特率 1200-115200 可配置。
l 設備通信地址為 1-254 可配置。
參數 | 說明 |
數據接口 | RS485 |
額定電壓 | DC 7~30V |
功耗 | < 0.5W |
工作模式指示 | 1路狀態 LED 指示 |
通訊指示 | 1路通訊 LED 指示 |
尺寸 | 97*50*32mm |
重量 | 330g |
波特率 | 1200~ 115200 |
溫度范圍 | -40℃~85℃ |

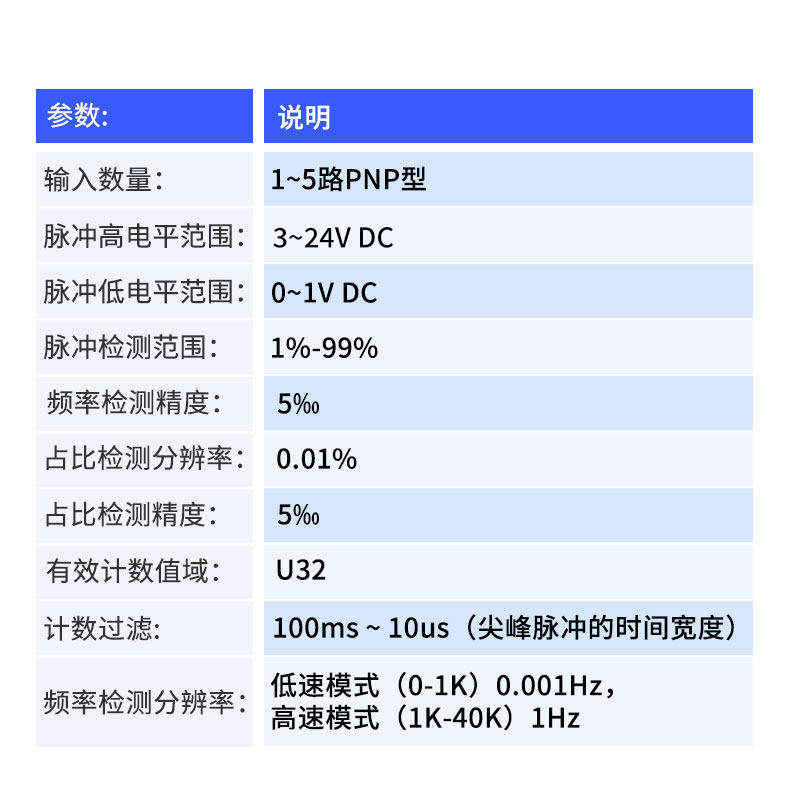

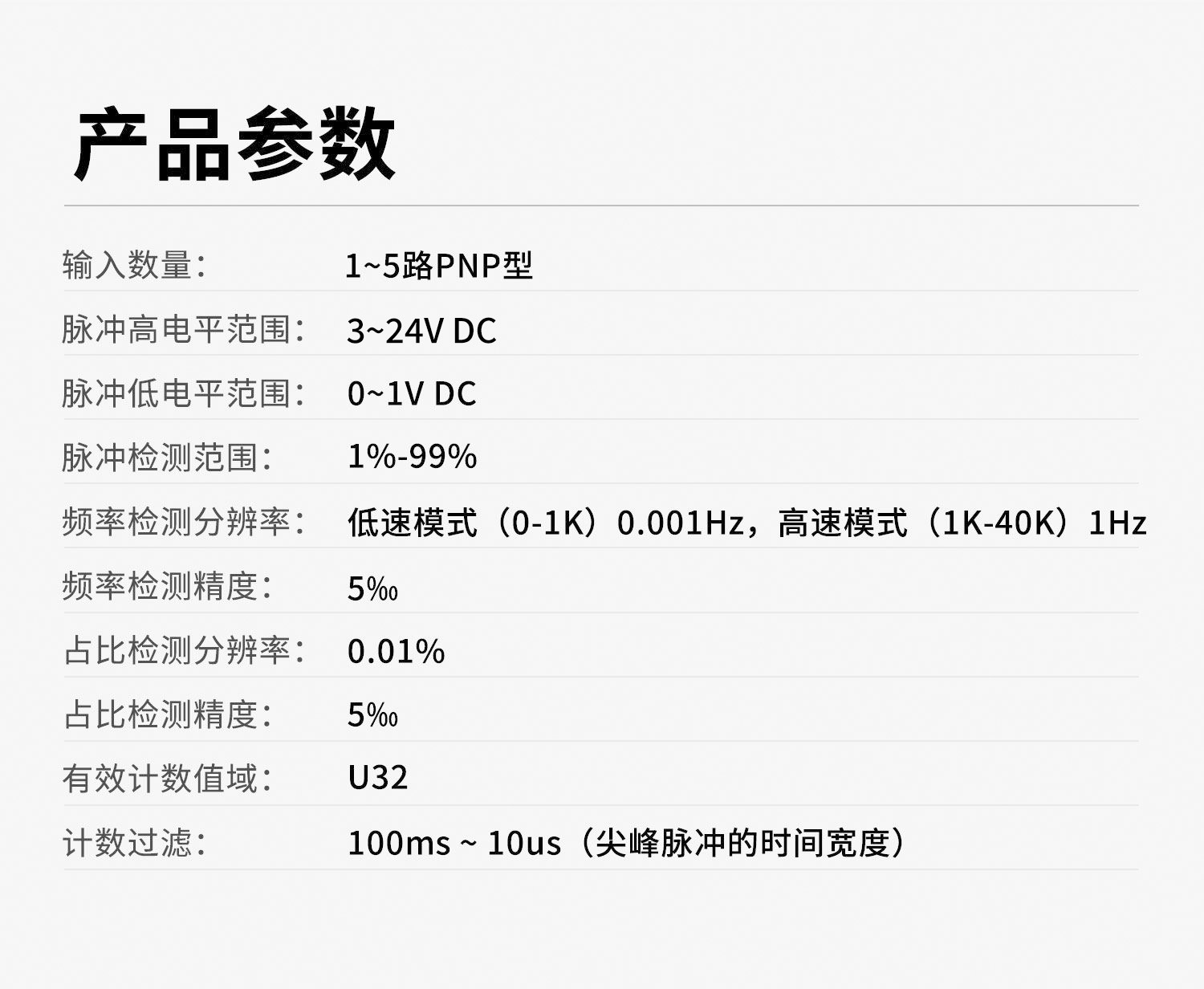

參數 | 說明 |
輸入數量 | 1~5路 |
脈沖高電平范圍 | 3~24V DC(PNP) |
脈沖檢測范圍 | < 100KHZ |

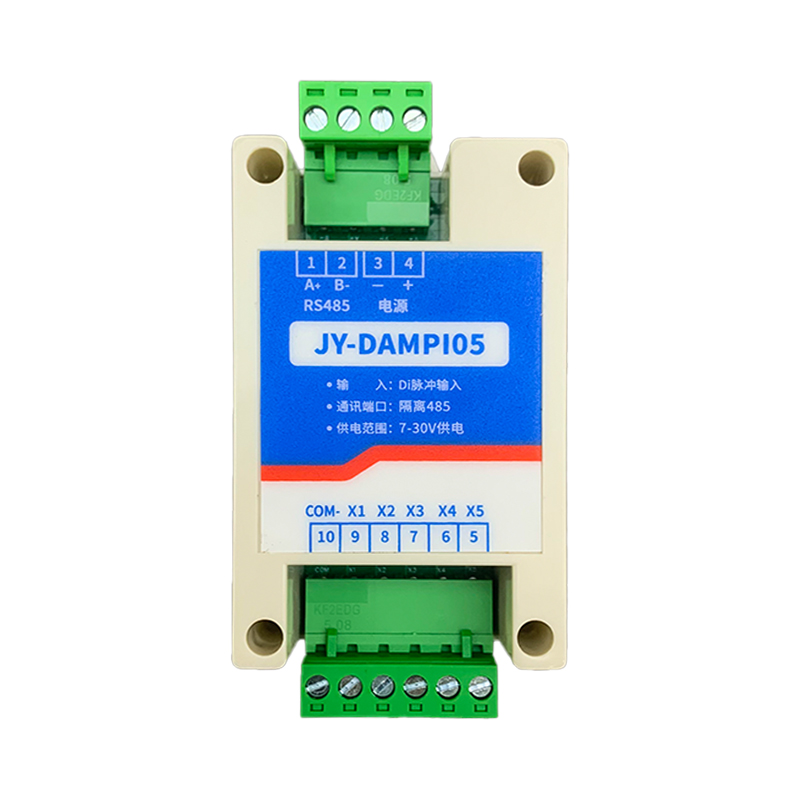

序號 | 引腳 | 說明 |
1 | B- | 485通訊接口 B- |
2 | A+ | 485通訊接口 A+ |
3 | V- | 設備供電接口 V- |
4 | V+ | 設備供電接口 V+ |
5 | X5 | 脈沖5正輸入接口 |
6 | X4 | 脈沖4正輸入接口 |
7 | X3 | 脈沖3正輸入接口 |
8 | X2 | 脈沖2正輸入接口 |
9 | X1 | 脈沖1正輸入接口 |
10 | COM- | 脈沖負輸入接口 |

設備電源口支持 7~30V DC 輸入,485 接口負責配置設備參數,COM-為脈沖輸入共負端,X1~X5 為脈沖源正信號輸入端。
正常工作時:1 秒閃爍 1 次。
數據通訊時閃爍。
本產品支持標準modbus RTU 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
設備支持功能碼:03H(讀保持寄存器),04H(讀輸入寄存器),06H(寫單個保持寄存器)和 10H(連續寫保持寄存器),具體如下。
功能碼03 保持寄存器
寄 存 器地址 ( 十 進制) | 寄存器地址(十六進制) | 數 據 類型 | 數據定義 | 默認參數 |
0 | 0000 | U32 | 脈沖 1 計數值 H(低 16 位) | 0 |
1 | 0001 | 脈沖 1 計數值 L(高 16 位) | 0 | |
2 | 0002 | U32 | 脈沖 2 計數值 H(低 16 位) | 0 |
3 | 0003 | 脈沖 2 計數值 L(高 16 位) | 0 | |
4 | 0004 | U32 | 脈沖 3 計數值 H(低 16 位) | 0 |
5 | 0005 | 脈沖 3 計數值 L(高 16 位) | 0 | |
6 | 0006 | U32 | 脈沖 4 計數值 H(低 16 位) | 0 |
7 | 0007 | 脈沖 4 計數值 L(高 16 位) | 0 | |
8 | 0008 | U32 | 脈沖 5 計數值 H(低 16 位) | 0 |
9 | 0009 | 脈沖 5 計數值 L(高 16 位) | 0 | |
16 | 0010 | S32 | 脈沖 1 正交計數值 H(低 16 位) | 0 |
17 | 0011 | 脈沖 1 正交計數值 L(高 16 位) | 0 | |
18 | 0012 | S32 | 脈沖 2 正交計數值 H(低 16 位) | 0 |
19 | 0013 | 脈沖 2 正交計數值 L(高 16 位) | 0 | |
20 | 0014 | S32 | 脈沖3 正交計數值 H(低 16 位) | 0 |
21 | 0015 | 脈沖3 正交計數值 L(高 16 位) | 0 | |
22 | 0016 | S32 | 脈沖 4 正交計數值 H(低 16 位) | 0 |
23 | 0017 | 脈沖 4 正交計數值 L(高 16 位) | 0 | |
24 | 0018 | S32 | 脈沖 5 正交計數值 H(低 16 位) | 0 |
25 | 0019 | 脈沖 5 正交計數值 L(高 16 位) | 0 | |
100 | 0064 | U32 | 脈沖 1 計數值 H(低 16 位) | 0 |
101 | 0065 | 脈沖 1 計數值 L(高 16 位) | 0 |
102 | 0066 | U32 | 脈沖 2 計數值 H(低 16 位) | 0 |
103 | 0067 | 脈沖 2 計數值 L(高 16 位) | 0 | |
104 | 0068 | U32 | 脈沖 3 計數值 H(低 16 位) | 0 |
105 | 0069 | 脈沖 3 計數值 L(高 16 位) | 0 | |
106 | 006A | U32 | 脈沖 4 計數值 H(低 16 位) | 0 |
107 | 006B | 脈沖 4 計數值 L(高 16 位) | 0 | |
108 | 006C | U32 | 脈沖 5 計數值 H(低 16 位) | 0 |
109 | 006D | 脈沖 5 計數值 L(高 16 位) | 0 | |
116 | 0064 | S32 | 脈沖 1 正交計數值 H(低 16 位) | 0 |
117 | 0065 | 脈沖 1 正交計數值 L(高 16 位) | 0 | |
118 | 0066 | S32 | 脈沖 2 正交計數值 H(低 16 位) | 0 |
119 | 0067 | 脈沖 2 正交計數值 L(高 16 位) | 0 | |
120 | 0068 | S32 | 脈沖3 正交計數值 H(低 16 位) | 0 |
121 | 0069 | 脈沖3 正交計數值 L(高 16 位) | 0 | |
122 | 006A | S32 | 脈沖 4 正交計數值 H(低 16 位) | 0 |
123 | 006B | 脈沖 4 正交計數值 L(高 16 位) | 0 | |
124 | 006C | S32 | 脈沖 5 正交計數值 H(低 16 位) | 0 |
125 | 006D | 脈沖 5 正交計數值 L(高 16 位) | 0 | |
1000 | 03E8 | U 16 | 設備 Modbus 地址 | |
1001 | 03E9 | U 16 | 設備通信配置 | |
1100 | 044C | U 16 | 通道 1~2 工作模式(不可配置) | 0 |
1101 | 044D | U 16 | 通道 3~4 工作模式(不可配置) | 0 |
1102 | 044E | U 16 | 通道 5 工作模式(不可配置) | 0 |
1108 | 0454 | U 16 | 通道 1 正交對象 | 0 |
1109 | 0455 | U 16 | 通道 2 正交對象 | 0 |
1110 | 0456 | U 16 | 通道3 正交對象 | 0 |
1111 | 0457 | U 16 | 通道 4 正交對象 | 0 |
1112 | 0458 | U 16 | 通道 5 正交對象 | 0 |
脈沖的計數有效值為U32 類型,可讀可寫,其中計數值 L 為 U32 的低 16 位、計數值 H 為 U32 的高 16 位、支持可讀可寫、掉電保持功能,最大支持 2^32 計數。
例如:計數值 L:0x0002,計數值 L:0x0F58,實際計數值 135000。
脈沖的正交計數有效值為S32 類型,計數值 = 對應通道 - 正交對象通道的輸入脈沖數,其中計數值 L 為 S32 的低 16 位、計數值 H 為 S32 的高 16 位。
例如:計數值 L:0x0002,計數值 L:0x0F58,實際計數值 135000。
設備的Modbus 通信地址配置,廣播地址 254,有效配置范圍為 1~254.
有效數據長度為 16bit,其中各bit 位代表以下含義。
字節位數 | 定義 | 說明 |
Bit0~Bit4 | 波特率配置 | 0 :9600 1 :2400 2 :4800 3 :9600 4 :11400 5 :19200 6 :38400 7 :56000 8 :57600 9 :115200 |
設備Modbus 協議通訊地址,默認 254 廣播地址。
默認:0~禁用。
脈沖 n 的計數正交對象。
脈沖正交計數:在脈沖高電平時檢測正交對象的電平信號,其正交對象高電平時計數有效,低電平計數值減一。
查詢數據 | RTU 格式(16 進制發送) | 描述 |
設備通信地址 | FE 03 03 E8 00 01 10 75 | 查詢 1000 |
返回數據 | FE 03 02 00 01 6D 90 | 返回查詢信息 |
設備通信配置 | FE 03 03 E9 00 01 41 B5 | 查詢 1001 |
返回數據 | FE 03 02 00 00 AC 50 | 返回查詢信息 |
通道 1~5 的正交對象 | FE 03 04 54 00 05 D 1 26 | 查詢 1108 |
返回數據 | FE 03 0A 00 00 00 00 00 00 00 00 00 00 70 48 | 返回查詢信息 |
配置參數 | RTU 格式(16 進制發送) | 描述 |
配置通道 1 計數值 | FE 10 00 64 00 02 04 00 17 00 00 77 67 | 配 置 0100~0101 寄 存器 |
返回數據 | FE 10 00 64 00 02 14 18 | 返回配置信息 |
配置設備地址 | FE 06 03 E8 00 0C 1D B0 | 配置 1000 寄存器 |
返回數據 | FE 06 03 E8 00 0C 1D B0 | 返回配置信息 |
設備通信配置 | FE 06 03 E9 00 00 4C 75 | 配置 1001 寄存器 |
返回數據 | FE 06 03 E9 00 00 4C 75 | 返回配置信息 |
通道 1 的正交對象 | FE 06 04 54 00 01 1C E5 | 查詢 1008 |
返回數據 | FE 06 04 54 00 01 1C E5 | 返回配置信息 |
FE 10 00 64 00 02 04 00 17 00 00 77 67
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
10 | 10 指令 | 寫入保持寄存器 |
00 64 | 起始地址 | 要寫入的寄存器地址 |
00 02 | 操作的寄存器數量 | 要寫入的字節數量 |
04 | 寫入的字節數量 | 校驗碼 |
00 17 00 00 | 寫入的數值 | |
77 76 | CRC16 | 校驗碼 |
返回信息:
FE 10 00 64 00 02 14 18
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
10 | 03 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 64 00 02 | 字節數 | 返回狀態信息的所有字節數。 |
14 18 | 查詢的測量值 | 測量周期信息。 |
FE 06 03 E9 00 00 4C 75
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
03 E9 | 起始地址 | 修改通信端口配置地址 |
00 00 | 設置 UART | 要設置的端口配置信息 |
4C 75 | CRC16 | 校驗碼 |
返回信息:
FE 06 03 E9 00 00 4C 75
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
05 DC | 起始地址 | 修改寄存器地址 |
00 01 | 設置地址 | 要設置的端口配置內容 |
9D 33 | CRC16 | 校驗碼 |
1、設備計數值為 0
答:觀察脈沖輸入端 LED 是否常亮或閃爍,無此變化,請重新參考模塊接線圖檢測線路連接。
2、設備Modbus 無法配置
答:設備Modbus 協議默認廣播地址為 254,當遺忘設備地址配置時,可使用廣播地址重新配置。
3、脈沖計數值顯示異常
答:通過Modbus 協議檢測設備是否開啟正交模式。
