JY-DCN0808D 延時繼電器

工業級設計 | 防雷防浪涌保護 | 輸入輸出隔離

一、參數說明參數說明觸點容量10A/30VDC 10A/250VAC耐久性10 萬次供電電壓DC 7-30V 或者 85~265VAC靜態電流12VD

型號：JY-DCN0808D 供電說明：7-30V 測量范圍：0.01秒~999分鐘

概述特點性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

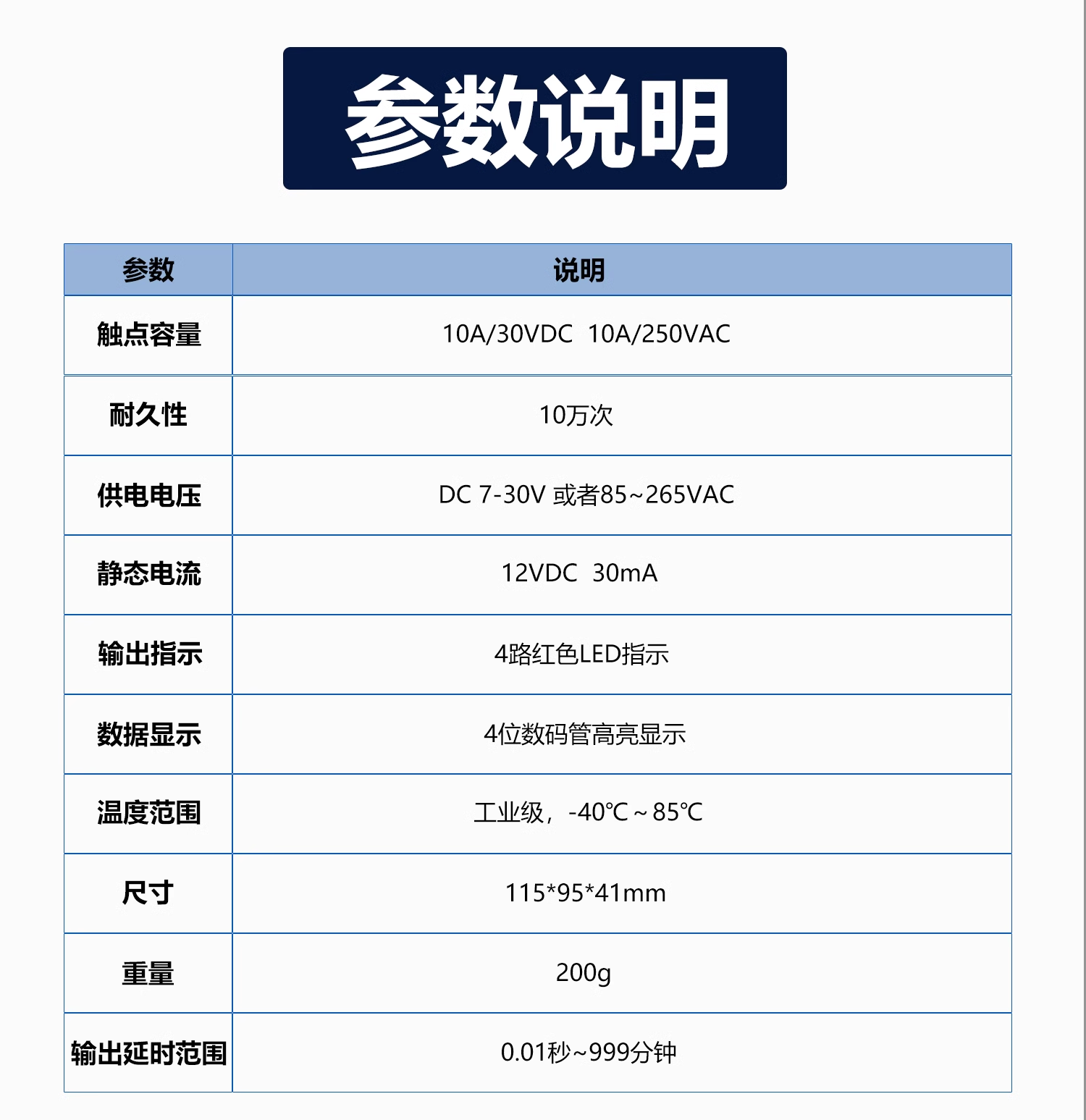

一、參數說明

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10 萬次
供電電壓	DC 7-30V 或者 85~265VAC
靜態電流	12VDC 30mA
輸出指示	8 路紅色 LED 指示
數據顯示	4 位數碼管高亮顯示
溫度范圍	工業級，-40℃~85℃
尺寸	1159541mm
重量	200g
輸出延時范圍	0.01 秒~999 分鐘

二、功能列表

設備上電顯示 3 秒功能界面后，再顯示“———— ”，進入運行模式

描述符	功能說明
P--1	自鎖：輸入開關信號，對應繼電器導通；再次輸入開關信號，繼電器斷開，每路獨立互不影響
P--2	非鎖：一直輸入開關信號，對應繼電器導通；斷開輸入開關信號，繼電器斷開，每路獨立互不影響
P--3	互鎖：輸入開關信號，對應繼電器導通其他繼電器斷開，再次輸入開關信號，繼電器斷開，同一時間只有一路在工作
P--4	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號無效，同一時間只有一路在工作
P--5	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號重新計時，同一時間只有一路在工作
P--6	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號繼電器斷開，同一時間只有一路在工作
P--7	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號無效，每路相互獨立，同一時間可以多路在工作
P--8	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號重新計時，每路相互獨立，同一時間可以多路在工作
P--9	輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號繼電器斷開，每路相互獨立，同一時間可以多路在工作

P-10	輸入開關 1 ，繼電器 1 導通到 A 時間斷開,然后繼電器 2 導通到 B 時間斷開，然后繼電器 3 導通到 C 時間斷開，然后繼電器 4 導通到 D 時間斷開；再輸入開關 1，重復之前動作輸入開關 2 ，繼電器 1 導通到 A 時間斷開,然后繼電器 2 導通到 B 時間斷開，然后繼電器 3 導通到 C 時間斷開，然后繼電器 4 導通到 D 時間斷開；無限循環 輸入開關 3 ，繼電器 1 導通 100ms 斷開，等 A 時間，繼電器 2 導通 100ms 斷開，等B 時間，繼電器 3 導通 100ms 斷開，等 C 時間，繼電器 4 吸合 100ms 停，等 D 時間；無限循環
P-11	輸入開關 1 ，繼電器 1 延時 A 時間后導通，然后繼電器 2 延時 B 時間后導通，然后繼電器 3 延時 C 時間后導通，然后繼電器 4 延時 D 時間后導通；輸入開關 2 ，繼電器 1 延時 A 時間后斷開，然后繼電器 2 延時 B 時間后斷開，然后繼電器 3 延時 C 時間后斷開，然后繼電器 4 延時 D 時間后斷開；輸入開關 3 ，繼電器全部斷開停止；
P-12	輸入開關 1 ，繼電器順序?qū)?/span> A 時間后斷開，延時 B ，（輪灌模式）循環 C 次輸入開關 3 ，繼電器全部斷開停止
P-13	輸入開關 1 ，繼電器順序?qū)?/span> A 時間后斷開，延時 B ，（輪灌模式）無限循環輸入開關 3 ，繼電器全部斷開停止
P-14	一直輸入開關 1 ，繼電器 1 導通 A 時間斷開，等待 B 時間,無限循環；斷開輸入開關 1 ，繼電器 1 斷開一直輸入開關 2 ，繼電器 2 導通 C 時間斷開，等待 D 時間,無限循環；斷開輸入開關 2 ，繼電器 2 斷開一直輸入開關 3 ，繼電器 3 導通 E 時間斷開，等待 F 時間,無限循環；斷開輸入開關 3 ，繼電器 3 斷開一直輸入開關4 ，繼電器4 導通 G 時間斷開，等待 H 時間,無限循環；斷開輸入開關4 ，繼電器4 斷開
P-15	輸入開關 1 ，繼電器 1 導通 A 時間斷開；輸入開關 2 ，繼電器 2 導通 B 時間斷開；超過 C 時間，沒有輸入開關 2 ，繼電器 2 導通 B 時間斷開；
P-16	一直輸入開關 1 ，繼電器 1 導通，斷開輸入開關 1 ，繼電器 1 斷開；再次一直輸入開關 1 ，繼電器 2 導通，斷開輸入開關 1 ，繼電器 2 斷開；再次一直輸入開關 1 ，繼電器 3 導通，斷開輸入開關 1 ，繼電器 3 斷開；再次一直輸入開關 1 ，繼電器4 導通，斷開輸入開關 1 ，繼電器 4 斷開；循環執行
P-17	一直輸入開關 1 ，繼電器 1 導通，斷開輸入開關 1 ，繼電器 1 延時 A 時間后斷開；再次一直輸入開關 1，繼電器 2 導通，斷開輸入開關 1，繼電器 2 延時 B 時間后斷開；再次一直輸入開關 1，繼電器 3 導通，斷開輸入開關 1，繼電器 3 延時 C 時間后斷開；再次一直輸入開關 1，繼電器 4 導通，斷開輸入開關 1，繼電器 4 延時 D 時間后斷開；循環執行

三、按鍵說明

編號	按鍵	功能
S1	SET	設置按鍵
S2	△	數值加
S3		數值減
S4	Alt	單位切換

四、設置說明

長按 S1 按鍵 2 秒，P 閃爍進入 P 功能設置界面，，S2 S3 調節數值，調節好后按 S1 確認,然后調節 A 時間,S2 S3 調節數值，S4 調節小數點，調節好按 S1 確認，然后調節 B 時間,方法同上,調節好按 S1 確認

顯示“———— ”，進入運行模式

五、小數點單位說明

X.XX 小數點在百位，計時范圍:0.01 秒~9.99 秒

XX.X 小數點在十位,計時范圍:0.1 秒~99.9 秒

XXX 沒有小數點，計時范圍:1 秒~999 秒

XXX. 小數點在個位，計時范圍:1 分鐘~999 分鐘
