一、快速入門

1、資料準備

GSM0406無線遙控開關是通過無線遙控器控制、手機APP控制、手動控制集于一身的控制器。廣泛用于路燈、電機、水泵等電氣設備和家用電器。

通過本節介紹，用戶可快速了解如何使用設備，也可通過其他章節詳細了解該設備的功能說明。

使用中常見問題可通過以下中心查看相應問題說明：

http://m.rdhfc.cn.cn/service/DAM/index.html

也可通過我司在線技術支持中心聯系解決：

http://support.juyingele.cn/

聚英云平臺資料下載地址：

http://m.rdhfc.cn.cn/juyingyunpingtai/index.html

2、硬件準備

需要硬件設備如下：

1、電源線;

2、GSM0406無線遙控開關;

3、遙控器;

4、電腦或者手機一臺。

3、應用測試

設備接上GPRS天線和遙控天線，插上SIM卡，接上220V電源。按下遙控器“A”鍵，第一路繼電器打開并且對應指示燈亮。設備運行正常。

4、產品簡介

GSM0406無線遙控開關是通過無線遙控器控制、手機APP控制、手動控制集于一身的控制器。廣泛用于路燈、電機、水泵等電氣設備和家用電器。

5、產品特點

?AC/DC7-30V寬壓供電;AC220V;AC380V

?電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護

?支持無線遙控器控制、設備面板手動控制、手機APP控制

?支持三種工作模式(點動、自鎖、互鎖)

?支持設備分享，多人同時監控

?支持10個無線遙控器同時控制

?定時控制----年月日時分秒自定義設置時間控制，可循環;

?輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

?開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

?場景控制-----自定義完整的邏輯控制觸發條件;

?70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

?支持繼電器輸出狀態掉電記憶

?支持35mm卡軌，便于安裝

6、產品功能

?4路繼電器輸出

?4路手動按鍵輸入

?6路開關量輸入

7、產品參數

8、產品選型

二、硬件參數說明

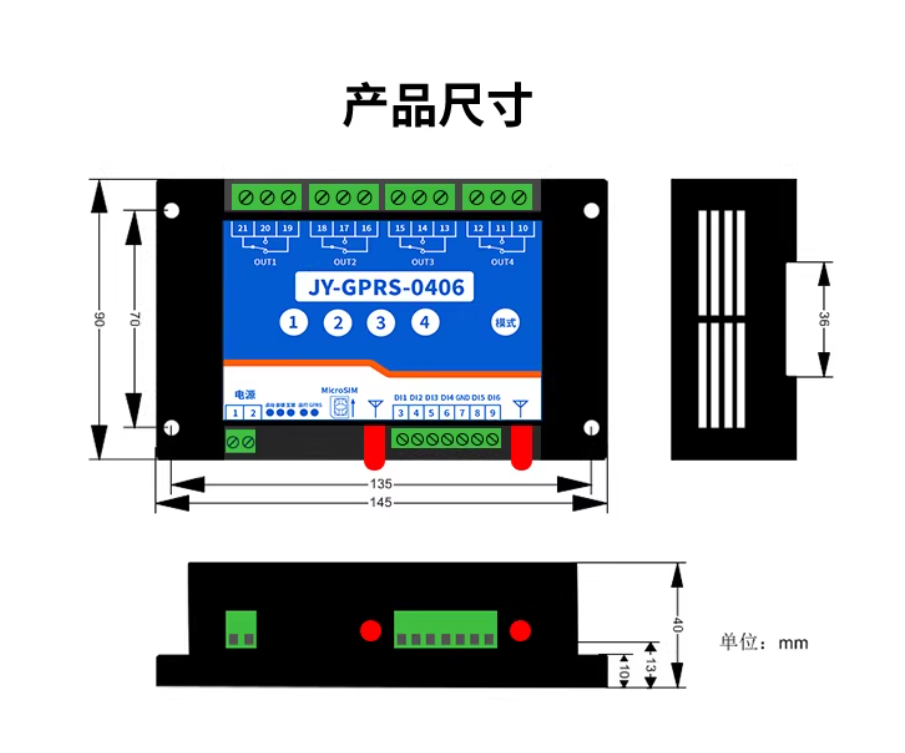

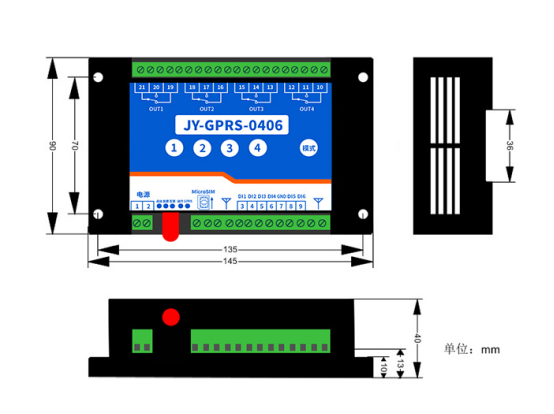

1、機械尺寸

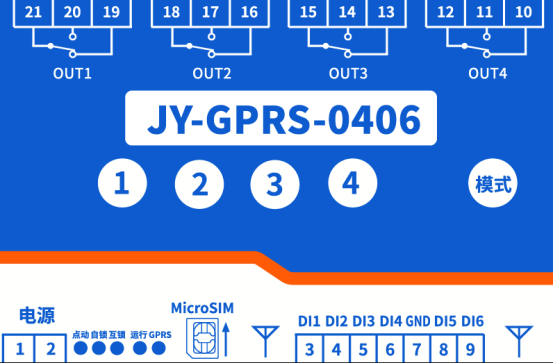

2、接線端子

1.引腳說明

3、接線方式

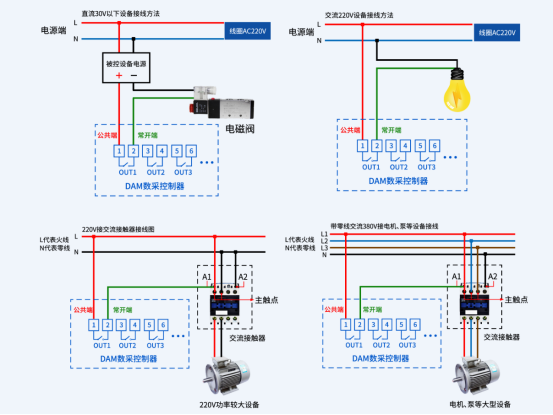

1.控制輸出

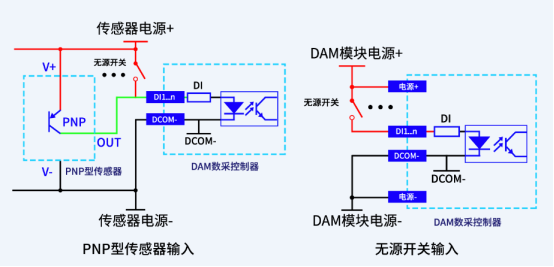

2.開關量輸入

3.指示燈

4、聯網功能

5、工作模式

按下設置鍵，設備重新上電。工作模式進行自鎖模式、非鎖模式(點動模式)、互鎖模式切換，對應的工作指示燈亮,蜂鳴器響三聲。

5.1.自鎖模式

在該模式下，每點觸一次按鍵，對應的繼電器翻轉一次。即：

點觸按鍵生效—>繼電器翻轉(吸合變斷開、斷開變吸合);

該模式主要可以用于按鍵觸發來控制設備啟停的場合則每按一次按鈕，設備就會切換一次啟停狀態。

5.2.非鎖模式(點動)

在該模式下，按鍵與繼電器為直接聯動。即：按鍵按下—>對應繼電器吸合，按鍵抬起—>對應繼電器斷開。

5.3.互鎖模式

在該模式下，每點觸按鍵，對應的繼電器會吸合，其他繼電器會斷開。即：

點觸按鍵—>對應繼電器吸合其它繼電器斷開;

該模式主要可以用于按鍵來控制不同設備啟停的場合。

遙控器學習及清碼

5.4.學習

通電狀態下，按住模式鍵，看到三個工作模式指示燈同時快速閃爍，松開按鍵進入學習模式，長按遙控器“A鍵”，蜂鳴器響5聲并且三個工作模式指示燈同時閃爍5次，代表學習成功，進入工作模式。如果學習不成功，20秒后自動退出學習模式，進入工作模式。

設備最多可學習10個遙控器。

5.5.清碼

通電狀態下，按住設置鍵8秒以上，看到三個工作模式指示燈同時常亮，松開按鍵，蜂鳴器響2秒，清碼完成。

三、軟件使用說明

使用我公司的聚英云平臺軟件

軟件及說明下載：http://m.rdhfc.cn.cn/zlxz/danziliao/989.html

1、在線問答

聯系技術支持：

QQ：3323725294

電話：010-82899827-803

2、常見問題

2.1.電源燈不亮

解決方法：

①　查看供電電源是否正常

2.2.遙控無法控制

解決方法：

①　遙控器重新學習;

②　設備清碼，然后再重新學習;

③　遙控器和設備距離近些

3、功能問題

解決方法：

①　設備重新上電

4、性能問題

解決方法：

①　查看工作環境是否滿足要求，環境溫度在-30~85℃,環境濕度在5%～95% RH(無凝露)
